一、系統結構
變頻恒壓供水系統原理如圖：主要有SKI600系列水泵變頻器、三科SK系列PLC、壓力傳感器、動力、控制線路以及泵組組成。
二、工作原理：
1、手動
按下按鈕啟動和停止水泵，并根據需要分別控制1 # ~ 3 #泵的啟動和停止。該方法主要用于設備調試和維護。
2、自動
當1#泵變頻起動條件滿足時，1#泵隨變頻器輸出頻率的增加轉速提高，當變頻器頻率達到50 HZ，此時水壓未達到設定值時，變頻器檢測到上界頻率并輸出一個開關信號給 PLC，延遲一段時間后1#泵迅速切換至工頻運行，同時變頻器頻率降至0 HZ。接著，2#泵變頻起動，如果壓力仍然沒有達到，2#泵切換到工作頻率。三號泵變頻起動，運行時始終保持一臺泵變頻起動。
在壓力達到某一值時，變頻器輸出0 HZ，同時變頻器輸出一個下界頻率給 PLC, PLC有1#工頻泵切除，如果此時達到壓力設定值，變頻器輸出0 HZ, PLC會輸出下界信號給2#工頻泵，只有在3#工頻運行時才會保持壓力。如需加泵，則從3#泵起換泵開始循環，以便無論用水量如何變化，管網壓力始終保持不變，且各泵運行時間基本相同，從而延長了泵的使用壽命，為維修、檢修帶來方便。
三、系統配置
1、控制圖

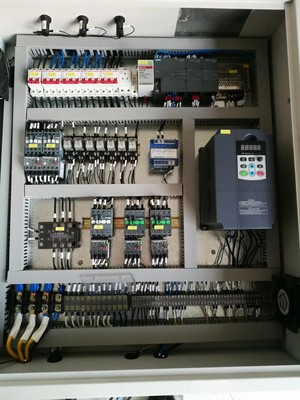

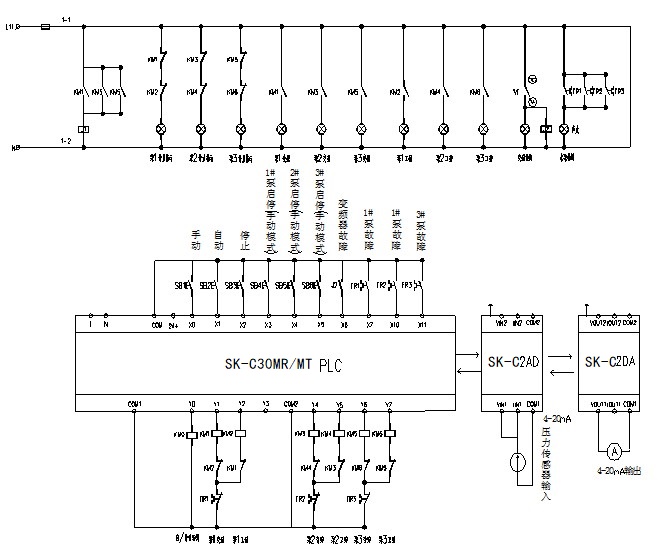

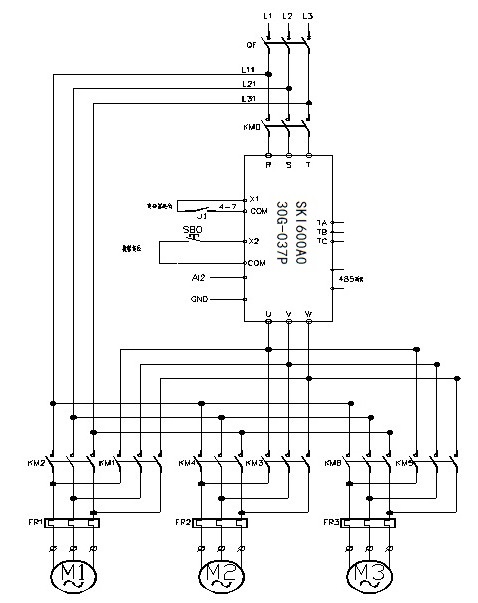

2、控制系統接線圖

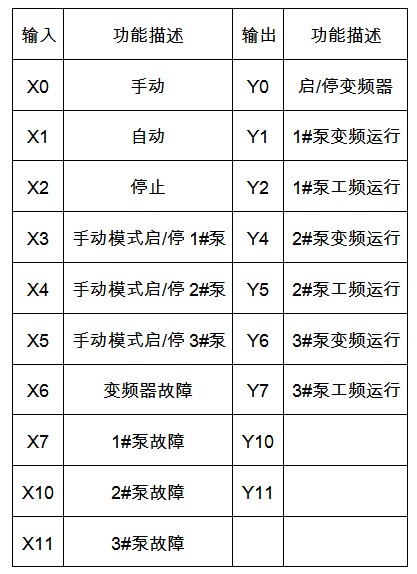

3、I/O端子分配表
四、系統優點
三科SKI600系列水泵變頻器與三科SK1系列PLC可以完全兼容控制，如果需要更高要求控制時可通過Modbus通訊協議，使控制系統更為方便、簡潔，提高自動化程度。
