一、簡述
收線機在板/帶/絲的倒絲機在鋼材/電纜線/造紙工業/塑膠手工編織等領域廣泛運用，過去這種生產設備常選用力矩電機驅動器工字形輪開展收卷/線，原材料歷經前端解決后必須依照一定的支撐力規定縮緊在工字形輪上，根據力矩電機驅動器收卷，力矩電機控制器設置收卷支撐力，驅動器力矩電機維持設置支撐力。也一些機器設備必須支撐力控制器完成恒轉距/恒線速度控制。
二、三科矢量變頻器的運用

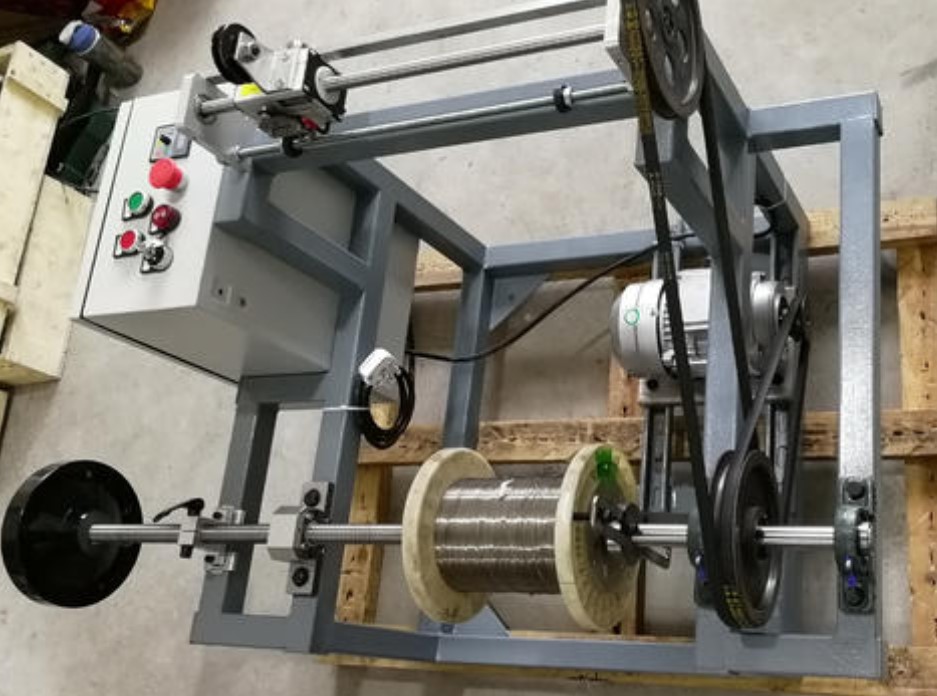

廣東省一家生產制造電纜線卷線機器設備的客戶，以前用力矩電機控制電纜線收卷，力矩調整調整不穩定，耗能大，力矩電機和控制器經常會出現常見故障，危害機器設備的應用高效率且維護保養成本增加。當場選用三相變頻器驅動器三相異步電機的設備更換之前控制系統軟件，拆卸力矩電機以及控制器，用變頻器的力矩控制作用驅動器三相異步電機。該計劃方案不用安裝用以意見反饋電動機速度的伺服電機數據信號，也不用一切支撐力架、張力傳感器等意見反饋數據信號，立即控制電動機收卷。
.根據DSP的性能卓越矢量素材變頻器
.合適機械設備配套設施顧客的一款精巧經濟實用變頻器
.低頻轉距特點好0.5Hz/150%（開環傳遞函數磁通量矢量素材控制）
.穩速高精度,開環傳遞函數磁通量矢量素材控制：≤±0.5%（額定值同歩轉速比）
.負載工作能力強：額定電壓150%－60秒,額定電壓200%－一秒
.內嵌PID控制：可便捷完成全過程控制閉環控制控制系統軟件
.徹底防護的RS485通信控制模塊,完成與上位機軟件連接網絡通信
.無伺服電機完成轉距控制
.8種頻率設置方法：數據給出、模擬量輸入工作電壓/電流量給出、兩段速給出、串行接口給出等
.健全的維護作用：過電壓保護,欠壓,過電流保護,過壓保護,超溫維護,過外流速維護,過電壓顫振維護,外界常見故障,通信不正確,PID意見反饋數據信號出現異常。
三、機器設備調節
控制方法，當場控制根據外界起動，根據AI1調節力矩，根據AI2調節設備的限制頻率，限定設備限速。在機器設備工作中全過程中，速度依據前端速度的轉變隨時隨地會全自動調節轉變，若收卷速度追隨慢了，會導致線絲疏松乃至亂線，若收卷速度追隨快了，很有可能導致制成品部分的分紗形變乃至拉斷開。因此 規定電動機運作時力矩控制平穩且回應快速，調整范疇寬。
基礎調節主要參數：
四、結果
當場調節結果，根據之上調節機器設備運作平穩。當負荷力矩超過設置力矩時，設備處在匝間情況，電流量不大，當負荷力矩低于設置力矩時，設備速度隨力矩轉變而轉變。前端速度快時，線的力矩小，電動機速度加速，把線繃緊，當今段速度慢時，線的力矩大，電動機速度減慢，線松。使線的力矩維持一定，當場實際效果做到顧客的規定。
上述資料由杭州三科變頻器廠家收集整理。
