逆變電路的基本功能是在驅動信號的控制下，將DC電源轉換成頻率和電壓可以隨意調節的交流電源。即變頻器，的輸出功率。它有六個開關器件(如GTR和IGBT)，形成一個三相橋式逆變電路。這些開關設備都做成模塊。通常同一橋臂的上下開關器件構成一個模塊，六個開關器件構成一個模塊。

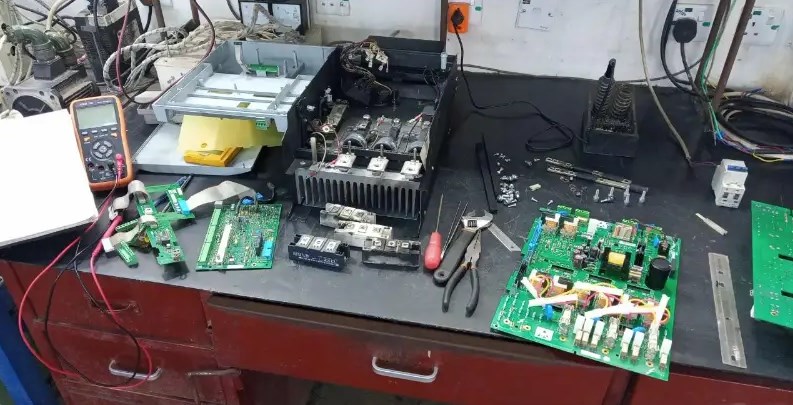

逆變器電路故障
六個開關器件中有一個或多個損壞，導致輸出電壓抖動、斷相或無輸出現象。同一橋臂的上下開關同時損壞和短路(主電路短路)。限流電路的繼電器、晶閘管、整流模塊損壞。
損壞的原因是負載電流過高，主電路DC電壓過高，而過流保護和過壓保護沒有起到保護作用。驅動信號異常，同一橋臂上下開關器件同時導通，逆變器模塊老化等。
同時，許多低功耗變頻器都采用了集成電源模塊或智能電源模塊。電源模塊與整流模塊、限流電路中的晶閘管、逆變模塊、驅動電路、保護電路和各種傳感器高度集成。它的優點是:減少變頻器外圍電路，只有一個電源模塊，安裝方便，體積減小。缺點是只要智能模塊的一個部件損壞，整個模塊就要更換。導致維修成本增加或無維修價值。
