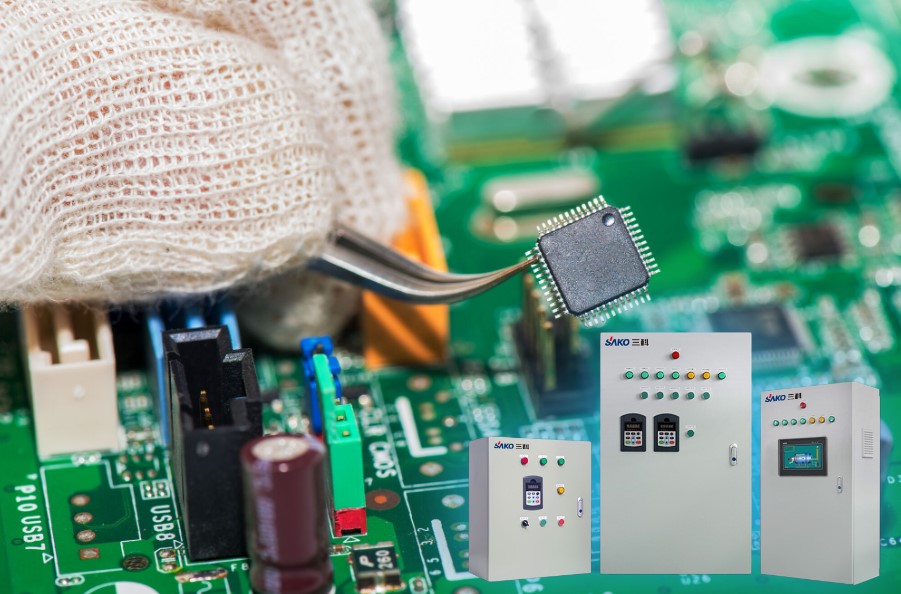

隨著現代工業自動化的大面積普及，多種不同種類的工控設備也漸漸的走入到大家的視野里。但大家對于電氣控制柜（變頻控制柜）這種由多種電子電氣設備組成的復合型工業控制設備的制造過程并不是十分了解。為此我們邀請了三科變頻技術有限公司技術部的專業工程師來回答我們的問題。如果你不知道，請閱讀以下文章:
一、圖紙和模型的確定
對于每一個新項目，電氣設計工程師都要根據客戶的需求，確認控制器和驅動器的選擇以及參數化編程初期的具體方案，并與客戶核對細節，使雙方達成一致，避免變更等問題。根據要求，選擇合適的控制器、驅動器和配套元件，規劃詳細圖紙，交給生產部門，保證生產進度和進程。
二、電氣控制柜的組裝和接線
生產人員拿到電氣設計圖紙后，根據圖紙選擇配套的電氣柜和所有元件的型號，方便后續的安裝和接線。首先，組裝機柜外殼組件，安裝風扇、腳輪、防塵網等。，然后拆下機柜內的電氣安裝板，選擇強弱部位規劃并合理布局安裝板，防止元件安裝過程中的干擾。根據圖紙中元件的功率，選擇不同線徑和不同規格的線號管連接元件之間的導線。在制造過程中，確保彎曲弧度、線方向、線號順序等的工藝統一。各組成電纜，以便于電路檢查。安裝板連接好后，放回電氣柜內。連接跳線和扣線后，即可制作電纜。
三、電纜生產
生產人員根據不同伺服電機的功率，選擇相應線徑的電纜和制造工藝。了解電氣設計工程師提供的客戶現場情況，選擇電纜長度，確認機柜與電控柜電纜的連接方式，根據圖紙進行接線和焊接。焊接時，焊點應光滑不焊，以保證對應點焊接牢固。必要時應套上熱縮管，涂熱熔膠，防止點與點之間短路或銅線、屏蔽線外露、電纜脫落，保護焊點，保證設備安全運行。焊接完成后。
四、外部布線和表面處理
機柜和電纜制作完成后，開始外部接線，將電源電纜和編碼器電纜插入機架，連接到頂部機械手，包括制作好的多芯電纜，用于連接機架頂部氣路箱電磁閥的負壓表，另一端連接到電控柜。然后連接電控柜和傳送帶之間的接線，包括燈箱電源線，攝像頭線，傳感器線，編碼器滑輪線。外部電纜連接到電控柜后，收尾工作開始。剪一個大小合適的槽，蓋在柜子的槽上。用纏繞管將按鈕部分松動的電線纏好，用扎線帶將驅動器控制器之間連接的網線扎緊，用吸塵器將線頭和散落在電控柜內的灰塵清理干凈。
五、電氣控制柜的檢查和協調調試
通電前檢查電氣柜和電纜。準備通電時，在打開空氣開關前，用萬用表測量下空氣開關的上電壓是否正常，確認后打開空氣開關。按下開始按鈕。通電后，觀察控制器、驅動器指示燈和顯示屏是否顯示，風扇是否正常啟動。電控柜初次通電后，需要聯系調試人員，配合調試人員進行現場調試。在調試前期，需要配合調試人員解決電路故障問題，并協助調試人員進行機械手零位校準和物料擺放。
這還不是結束。設備到客戶現場后，需要到現場進行必要的布線、接線等售后服務，以及處理一些突發情況。當然，機械手不可能只靠電控柜來滿足客戶的需求，還要靠支架、燈箱、傳送帶等來支撐。并要求相關人員跟蹤項目，解決問題。一個優秀的團隊合作和一絲不茍的工作態度是保證項目順利完成的關鍵。
