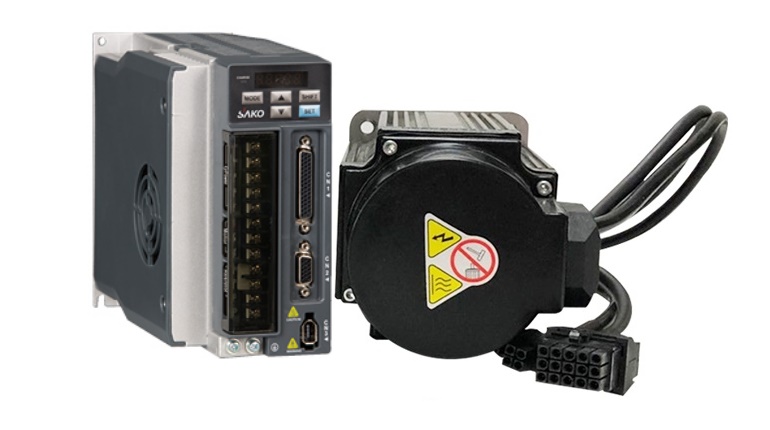

伺服電機的作用是將輸入的電壓信號轉換成軸上的角位移或角速度，在自動控制系統中常被用作執行機構，因此伺服電機又稱為執行機構電機。它最大的特點是有控制電壓時轉子立即旋轉，無控制電壓時立即停止。軸的方向和速度由控制電壓的方向和大小決定。伺服電機分為AC（交流）和DC（直流）。
一、DC伺服電機。

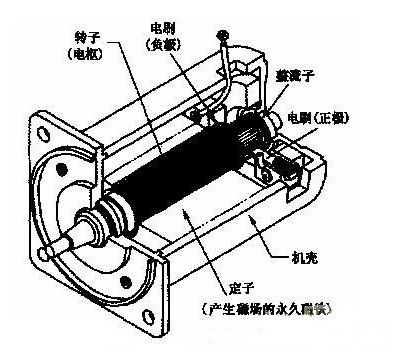

1.基本結構。
傳統的DC伺服電機是一種普通的小容量DC電機，包括單獨勵磁電機和永磁電機，其結構與普通DC電機基本相同。
杯形電樞DC 伺服電機的轉子采用非磁性空心杯形缸體，重量輕，轉動慣量小，響應快。在由軟磁材料制成的轉子的內定子和外定子之間旋轉具有大的氣隙。
無刷DC伺服電機采用電子換向裝置代替?zhèn)鹘y(tǒng)的電刷和換向器，使其工作更加可靠。其定子鐵芯結構與普通DC電機基本相同。它嵌有多相繞組，轉子由永磁材料制成。
2.基本工作原理。
傳統DC伺服電機的基本工作原理與普通DC電機完全相同，依靠電樞電流和氣隙磁通產生電磁轉矩，使伺服電機旋轉。通常采用電樞控制方式，即在保持勵磁電壓不變的情況下，通過改變電樞電壓來調節轉速。電樞電壓越小，轉速越低。當電樞電壓為零時，電機停止。因為當電樞電壓為零時，電樞電流為零，電機不產生電磁轉矩，就不會有“旋轉”。
二、AC伺服電機。

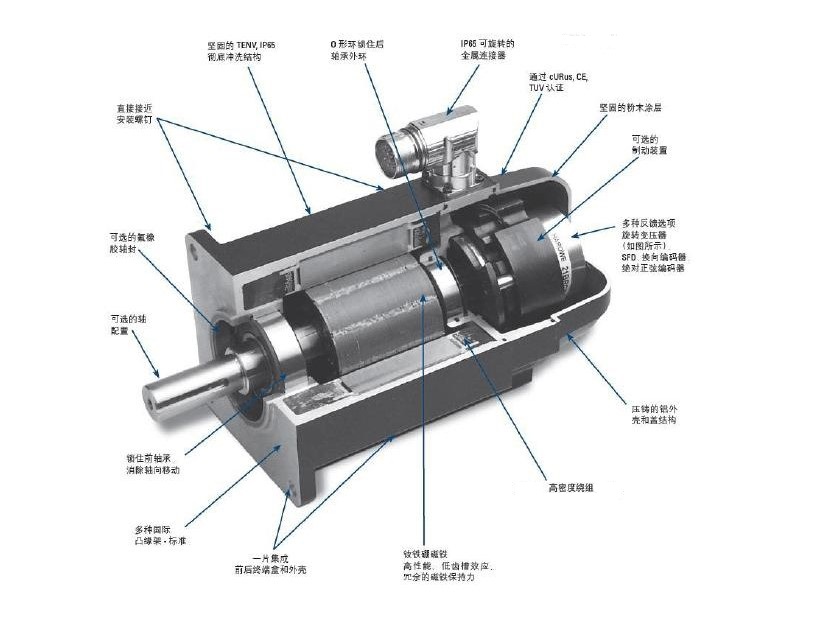

1.基本結構。
AC伺服電機主要由定子和轉子組成。
定子鐵芯通常由硅鋼片層壓而成。兩相繞組嵌入定子鐵芯表面的槽內，其中一相繞組為勵磁繞組，另一相繞組為控制繞組，兩相繞組在空間上相差90度。工作時，勵磁繞組f與交流勵磁電源相連，控制繞組k被提供控制信號電壓Uk。
2.工作原理。
沒有控制電壓時，AC伺服電機氣隙中只有勵磁繞組產生的脈動磁場，轉子上沒有啟動力矩。當存在控制電壓并且控制繞組電流不同于勵磁繞組電流時，在氣隙中產生旋轉磁場，并且產生電磁轉矩以在旋轉磁場的方向上旋轉轉子。但是，伺服電機不僅要在控制電壓下啟動，還要在電壓消失后立即停止。如果控制電壓消失后，伺服電機繼續像普通單相異步電機一樣旋轉，就會失控。我們稱這種自旋轉現象為失控所致。
三、AC伺服電機和DC伺服電機的區別。
DC伺服電機的缺點:
（1）結構復雜，制造困難，成本高。
（2）電刷和換向器容易磨損，換向時會產生火花，限制轉速。
AC伺服電機的優點:
（1）結構簡單，成本低，轉子慣量比DC電機小。
（2）AC伺服電機的容量大于DC伺服電機。
