油毛氈切割包裝機的功能是將油毛氈的切割和簡單的包裝，這是一種控制復雜的機械，同時涉及定位和張力控制等工控領域知識。而作為融合了控制、傳動和通信等三個核心的三科SKI600通用重載變頻器，同時集主站、控制、總線、飛剪、防護等功能于一身，則能正好能夠很好的滿足這一控制需求。
SKI600三科通用重載變頻器具有以下基本特點：
1）通信速度快：內置 CANopen現場總線和 MODBUS，可選購多種通信模塊，適用于大型工程項目。
2）控制多樣化:速度/扭矩/位置控制模式，標準液晶顯示器，可選發光二極管。穿墻安裝，系統保護級別提高。
3）節約成本與空間:內建10 K容量 PLC，做 CANopen主站，異步電機和同步電機控制一體化，高效節能。
4）過負載能力超強:普通負荷的額定輸出電流：120%,1分時；150%,1分時，重負荷的額定輸出電流。
5）運行穩定節能：內置直流反應器(≥37 kW)與制動裝置(≥30 kW)、DC-BUS直流母線可以并行使用。

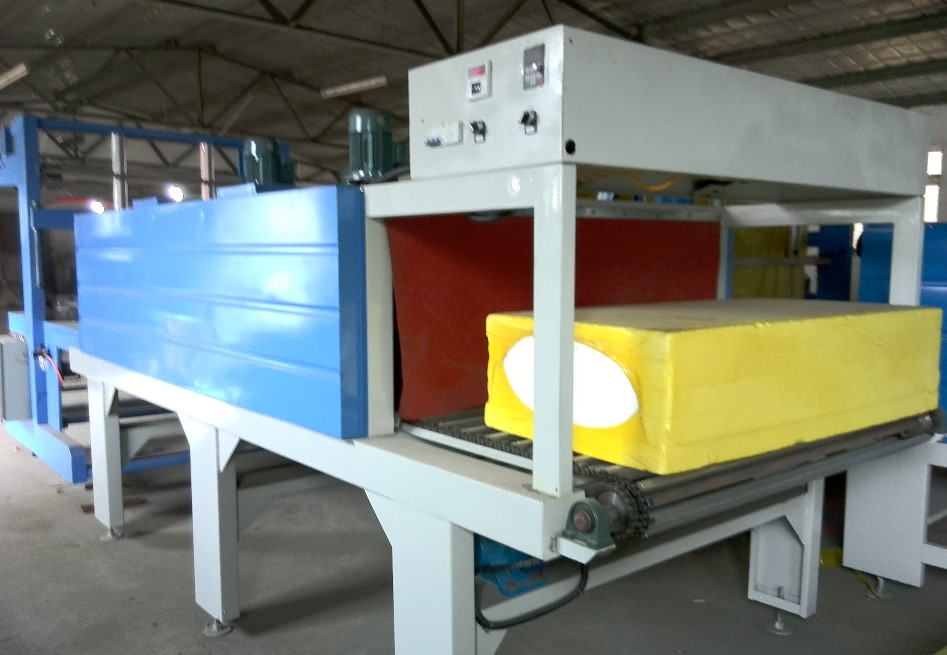

圖1 油毛氈切割包裝機
一、油毛氈切割包裝機的工作流程
第一個步驟，收料輥完成原點定位，準備收卷油氈(定位的目的是將開口對準送來的油氈，使其進入固定狀態)；
第二個步驟，收料輥通過張力控制來收卷油氈。在此過程中，送料輥上的編碼器反饋定位信號給 PLC以確定所送油氈的長度，到達指定長度后， PLC發出停止收料輥令。
最終，將油氈切削用刀子，然后重新啟動收料輥，繼續完成剩余油氈的收卷，利用脈沖跟蹤控制，再完成油氈包裝。
二、變頻器控制模式
（1）單點定位
在FOCPG模式下，預先設置一個位置（參數10-19），定義一個MI點為單點定位功能（d35），并且定義一個MO點為位置到達（d39），在變頻器運行過程中觸發這一MI點，變頻器便開始執行單點定位，最終在指定點停下來，同時觸發MO點為ON。

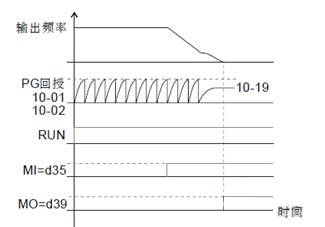

圖2 單點定位控制圖
（2）脈沖跟隨控制
FOCPG模式下，定義一個MI點為脈沖跟隨功能（d37）并定義一個MO點為位置到達（d39），從接收到脈沖指令后，變頻器開始加速至脈沖頻率，脈沖發完后，變頻器開始減速，并繼續走完未走完的脈沖數直到停止下來，然后觸動MO點為ON。
圖3 脈波命令全程位置控制圖
三、轉矩控制
定義控制模式為轉矩控制。
如果要從速度模式切換至轉矩模式，可以通過通訊方式修改00-10＝2或者定義一個MI點為TQC/FOC切換功能（d26，另需設置11-42＝1）。
轉矩模式下啟動時，變頻器依轉矩命令（11-34）跑到目標扭力或速度限制。
四、主要參數
在完成自學習和慣量測試后，主要設置參數如表1。

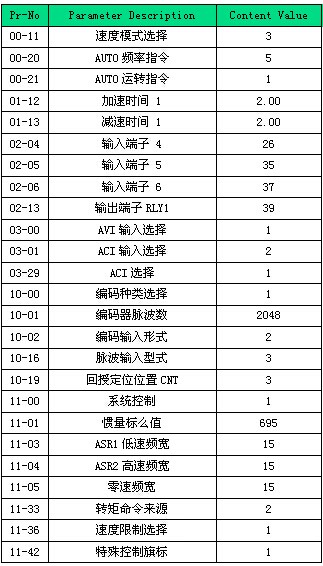

表1 變頻器主要參數
五、調試步驟
調試過程主要分以下幾步：首先是電機自學習：設置電機參數，進行動態或靜態自學習；其次進行慣量測試，包括：設置編碼器參數；設置00-11=3；設置加減速時間01-12、01-13（盡可能短）；設置11-00=2，F(xiàn)=33；通過正反轉運行，直至11-01變化不大為止，設置11-00=1。
（1），設置單點定位功能的相關參數：02-05=35、10-19＝0及其它參數，測試單點定位功能是否正常；
（2），設置脈沖跟隨功能的相關參數：02-06=37、10-16＝3及其它參數，測試脈沖跟隨功能是否正常；
（3），設置轉矩控制功能的相關參數：02-04=26、11-33=2、11-36=1、03-01＝2、11-42＝1及其它參數，測試轉矩控制是否正常。
需要特別注意的是：調試的基礎是FOCPG模式，因此，務必保證FOCPG模式運行正常；同時注意預防干擾問題。
6 結束語
三科SKI600是一款通用型的重載變頻器，功能全面，不僅能做速度控制，也能做轉矩控制；不僅能做定位控制，也能做位置控制。這極大的促進了SKI600重載變頻器在切割包裝行業的應用。
經過測試，三科SKI600通用型重載變頻器能較好地完成收料輥的控制，滿足用戶要求。與伺服控制相比，SKI600具有良好的控制性能，既降低了成本，而且變頻器功率范圍比伺服更大，可用于更大的功率負載；該方案具有一定的推廣價值，可用于其他類似產品的切割、包裝。
