在調試與使用變頻器過程中常會遇到多種不同的問題，而過電壓就是其中出現較頻繁的問題。

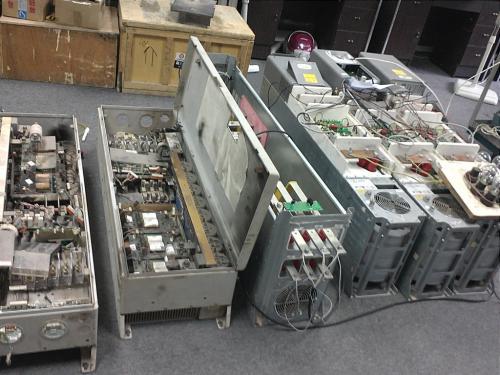

三科變頻器
發生過電壓后，為了防止變頻器電路內部損壞，變頻器的過電壓保護功能此時將工作，使停止運行變頻器，使設備無法正常工作。為此必須采取消除過電壓的措施，防止發生故障。由于變頻器與電機的使用環境和場合不同，產生過電壓的原因也不相同，所以采用的對策應該依據詳細情況來調整。
過電壓的產生與再生制動
三科變頻器

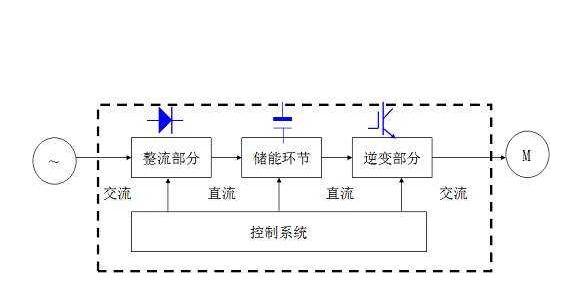

所謂變頻器的過電壓，是指各種不同原因造成其電壓超過了變頻器電壓額定電壓，表現集中在變頻器直流主線的直流電壓上。正常運作時，變頻器直流部電壓為三相全波整流后的平均值。若以380V線電壓計算，則平均直流電壓Ud=1.35U線=513V。
在產生過電壓時，直流總線上的儲能電容將被充電，當電壓上升至700V左右時，(因機型而異)變頻器過電壓保護功能運行。造成過電壓的原因主要有兩種：電源過電壓和再生過電壓。電源過電壓是指因電源電壓過高而使直流總線電壓超過額定值?，F(xiàn)在大部分變頻器的輸入電壓一般為460V，因此如今電源引起的過電壓極為少見。
而再生過電壓是現在變頻器產生過電壓故障的主要原因。產生再生過電壓主要有以下原因：負載減速時變頻器減速時間設置過短，電動機受外力影響（如風機、牽伸機）或位能負載（如電梯、起重機）下落。由于這些原因，使電動機實際轉速高于變頻器的指令轉速，即電動機轉子轉速超過同步轉速，此時電動機的轉差率為負，轉子繞組切割旋轉磁場產生的電磁轉矩為阻礙旋轉方向的制動轉矩。因此，電動機實際上處于發電狀態，負載的動能被“再生”成為電能。再生能量經逆變部分續流二極管對變頻器直流儲能電容器充電，使直流母線電壓上升。這就是再生類過電壓。因再生類過電壓產生的轉矩與原轉矩相反，為制動轉矩，因此再生類過電壓的過程也就是再i生制動的過程。
換句話說，消除了再生能量，也就提高了制動轉矩。如果再生能量不大，因變頻器與電動機本身具有20%的再生制動能力，且這部分能量將被變頻器及電動機消耗掉。若這部分能量超過了變頻器與電動機的消耗能力，直流回路的電容器將被充電，變頻器的過電壓保護動作，使運行停止。為避免發生這種情況，必須將這部分能量及時消耗掉，同時也提高了制動轉矩，這就是再生制動的目的。
變頻器負載突降會使負載的轉速明顯上升，使電動機進入再生發電狀態，從負載側向變頻器中間直流回路回饋能量，短時間內能量的集中回饋可能會超出中間直流回路及其能量處理單元的承受能力而引發過電壓故障。
工藝流程限定了負載的減速時間，合理設置相關參數也不能減緩這一故障，系統也沒有采取處理多余能量的措施，必然引發過電壓保護動作跳閘。
過電壓的防止措施

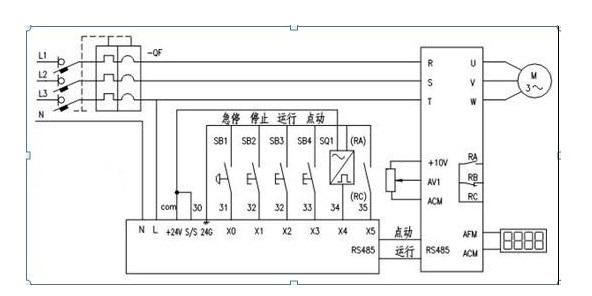

三科變頻器
過電壓產生的原因不同，因而采取的對策也不。對于在停車過程中產生的過電壓現象，對停車時間或無特殊要求，那么可以采用延長變頻器減速時間或自由停車的方法來。所謂自由停車即變頻器將主開關器件斷開，讓電機自由滑行停止。
對停車時間或停車有的要求，可以使用直流制動(DC制動)功能。直流制動功能是將電機減速到頻率后，在電機定子繞組中通入直流電，形成一個靜止的磁場。電機轉子繞組切割這個磁場而產生一個制動轉矩，使負載的動能變成電能以熱量的形式消耗于電機轉子回路中，這種制動又稱作能耗制動。在直流制動的過程中上包含了再生制動與能耗制動兩個過程。這種制動方法效率僅為再生制動的30-60%，制動轉矩較小。將能量消耗于電機中會使電機過熱，制動時間不宜過長。而且直流制動開始頻率，制動時間及制動電壓的大小均為人工設定，不能根據再生電壓的高低自動調節，因而直流制動不能用于正常運行中產生的過電壓，只能用于停車時的制動。
對于減速(從高速轉為低速，但不停車)時因負載的GD2(飛輪轉矩)過大而產生的過電壓，可以采取適當延長減速時間的方法來。其實這種方法也是再生制動原理，延長減速時間只是控制負載的再生電壓對變頻器的充電速度，使變頻器本身的20%的再生制動能力得到合理而已。至于那些外力的作用(包括位能下放)而使電機處于再生的負載，因其正常運行于制動，再生能量過高無法由變頻器本身消耗掉，不可能采用直流制動或延長減速時間的方法。
再生制動與直流制動相比，具有較高的制動轉矩，而且制動轉矩的大小可以跟據負載所需的制動力矩(即再生能量的高低)由變頻器的制動單元自動控制。再生制動適用于在正常工作過程中為負載提供制動轉矩。
三科變頻器
變頻器在未來的網絡智能化、專門化與一體化、無公害環保節能、新能源適應領域都有廣大的發展前途。而這些都是建立在大家對變頻器的了解與使用上，通過上述內容能夠幫助大家快速了解變頻器過電壓故障產生原因與相應措施，從而保障工業運行穩定。
