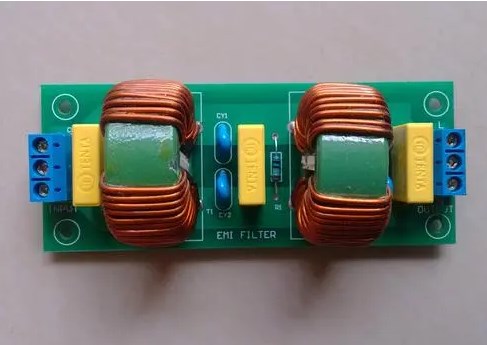

EMI濾波器中的4只電容器用了2種不同的下標“X”和“Y”，不僅說明了它們在濾波網絡中的作用，還表明了它們在濾波網絡中的安全等級。無論是選用還是設計EMI濾波器，都要認真地考慮CX和CY的安全等級。
在實際應用中，CX電容接在單相電源線的L和N之間，它上面除加有電源額定電壓外，還會迭加L和N之間存在的EMI信號峰值電壓，因此要根據EMI濾波器的應用場合和可能存在的EMI信號峰值，正確選用適合安全等級的CX電容器。
開關電源EMI差模信號等效電路
差模濾波網絡結構

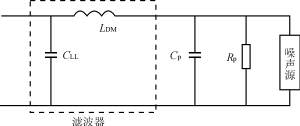

(a)濾波網絡帶CLL

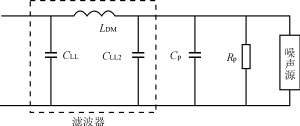

(b)濾波網絡帶CLL及CLL2
CY電容器是接在電源供電線L、N與金屬外殼（E）之間的，對于220V，50Hz電源，它除符合250V峰值電壓的耐壓要求外，還要求這種電容器在電氣和機械性能方面具有足夠的安全余量，以避免可能出現的擊穿短路現象。
EMI濾波器是具有互易性的，即把負載接在電源端還是負載端均可。在實際應用中，為達到有效抑制EMI信號的目的，必須根據濾波器兩端將要連接的EMI信號源阻抗和負載阻抗來選擇該濾波器的網絡結構和參數。當EMI濾波器兩端阻抗都處于失配狀態時，EMI信號會在其輸入和輸出端產生反射，增加對EMI信號的衰減。
其信號的衰減A與反射Γ的關系為：A=－10lg(1－|Γ|2)電磁兼容設計的目的是在網絡結構符合最大失配的原則下，盡可能合理選擇元件參數，使EMI信號衰減最大。
在使用開關電源濾波器時，要注意濾波器在額定電流下的電源頻率。在安裝濾波器時，要特別注意濾波器的輸入導線與輸出導線的間隔距離，不能把它們捆在一起走線，否則EMI信號很容易從輸入線上耦合到輸出線上，這將會大大降低濾波器的抑制效果。
