產品概述

Product description:

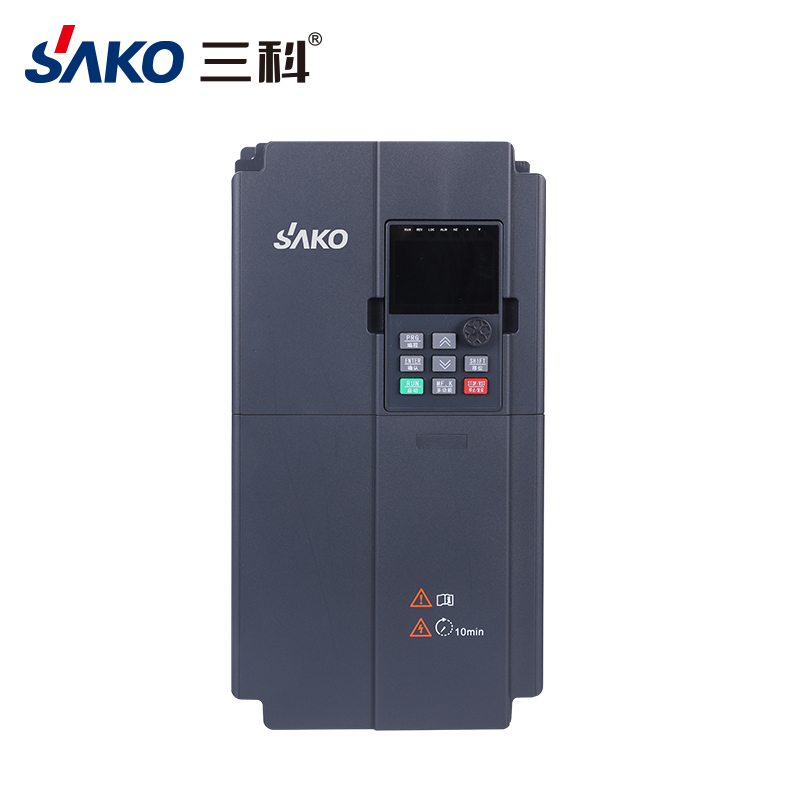

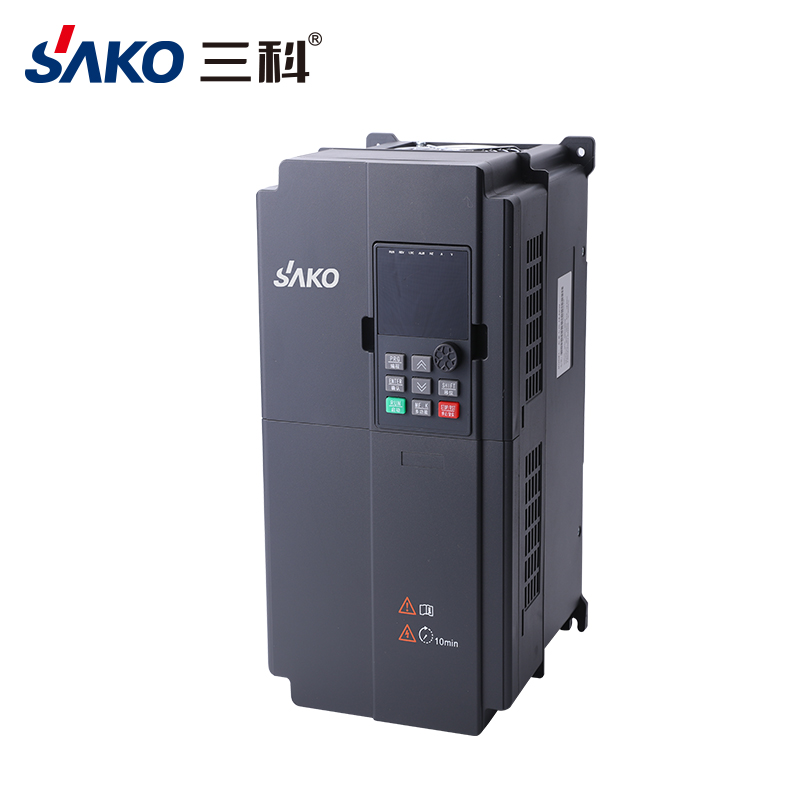

SK-20Z變頻器是一款起重行業專用變頻器，具有低頻扭矩大、穩定可靠、更優化的限流降頻處理，更完善的過流、過載、過壓、短路保護。內置專業的起重專用制動器時序控制，保證負載平穩啟停母線電壓持續偏低時通過降低負載的給定頻率維持變頻器正常輸出，避免運行中報欠壓故障母線電壓瞬時降低或停電時變頻器快速停車并限制繼續運行，確保不溜鉤；最高支持八個段速運行，支持高速脈沖輸入/輸出(最高50KHz），支持Modbus通訊功能，支持直線型、多點型、平方型V/F曲線，超短的啟動加速時間和超強的減速制動性能，大大提高了生產工作效率。

使用環境

Use environment:

1.環境溫濕度：變頻器運行環境溫度在-10℃～+40°℃之間，超過40℃以=上必須降額使用，每升高1°C需降額4%，最高溫度不超過50℃?？諝獾南鄬穸取?0%，無凝露。

2.將變頻器必須裝于阻燃物體上，遠離熱源和易燃物體，周圍要有足夠空間散熱。

3.避免裝于陽光直射、潮濕、有水珠的地方。

4.請安裝在不易振動的地方；振動應不大于0.6G；注意遠離沖床等震動較大的設備。

5.禁止安裝在有腐蝕性、易燃性、易爆性氣體、多油污、多灰塵、金屬粉塵等場所。

產品參數

 Product parameters

額定輸入電壓 （V）	額定輸出功率 （KW）	額定輸出電流 （A）	外形尺寸			安裝尺寸
			H（mm）	W（mm）	D（mm）	A（mm）	B（mm）
單相220V ±15%	0.75	4	165	90	130	153	78
	1.5	7	165	90	130	153	78
	2.2	9.6	186	99	145	174	86
	3.7	17	186	99	145	174	86
	5.5	25	258	146	190	243	131
三相220V ±15%	0.75	3.8	165	90	130	153	78
	1.5	5.1	165	90	130	153	78
	2.2	9.6	186	99	145	174	86
	3.7	17	186	99	145	174	86
	5.5	25	258	146	190	243	131
	7.5	35	258	146	190	243	131
	11	45	322	171	215	303	150
	15	60	395	220	220	366	205
	18.5	75	395	220	220	366	205
	22	90	493	237	230	475	150
	30	110	635	290	295	614	209
	37	152	635	290	295	614	209
	45	176	635	290	295	614	209
	55	210	635	290	295	614	209
	75	304	788	380	330	775	300
三相380V ±15%	0.75	2.1	165	90	130	153	78
	1.5	3.8	165	90	130	153	78
	2.2	5.1	165	90	130	153	78
	3.7	9/13	186	99	145	174	86
	5.5	13/17	186	99	145	174	86
	7.5	17/25	258	146	190	243	131
	11	25/32	258	146	190	243	131
	15	32/45	322	171	215	303	150
	18.5	37/45	322	171	215	303	150
	22	45/60	322	171	215	303	150
	30	60/75	395	220	220	366	205
	37	75/90	493	237	230	475	上155/下150
	45	90/110	493	237	230	475	上155/下150
	55	110/152	635	290	295	614	209
	75	152/176	635	290	295	614	209
	90	176/210	635	290	295	614	209
	110	210/253	635	290	295	614	209
	132	253/304	788	380	330	775	300
	160	304/351	788	380	330	775	300
	185	351/380	900	480	350	885	360
	200	380/426	900	480	350	885	360
	220	426/465	900	480	350	885	360
	250	465/520	900	480	350	885	360
	280	520/585	900	480	350	885	360
	315	585/650	1060	650	350	1030	500
	350	650	1060	650	350	1030	500
	400	725	1060	650	350	1030	500
	450	820	1260	1000	370	1220	800
	500	860	1260	1000	370	1220	800
	550	950	1260	1000	370	1220	800
	630	1100	1260	1000	370	1220	800
